Επαγγελματικό Πεδιόμετρο Μετρήσεων Για Δορυφορικά, Επίγεια, Καλωδιακά, IPTV και Οπτικά Δίκτυα

Οι σύγχρονες εγκαταστάσεις τηλεοπτικών και τηλεπικοινωνιακών δικτύων απαιτούν αξιόπιστα εργαλεία μέτρησης που μπορούν να υποστηρίξουν πολλαπλές τεχνολογίες μετάδοσης σήματος. Το MSK 150 της KATHREIN είναι ένα επαγγελματικό όργανο μετρήσεων που συνδυάζει δυνατότητες ελέγχου για δορυφορικά, επίγεια, καλωδιακά, IPTV, Wi-Fi και οπτικά δίκτυα σε μία συσκευή.

Υποστήριξη πολλαπλών τεχνολογιών

Το MSK 150 υποστηρίζει λήψη και μετρήσεις για:

• DVB-S / DVB-S2
• DVB-T / DVB-T2
• DVB-C / DVB-C2
• IPTV
• Wi-Fi
• Οπτικά δίκτυα

Η δυνατότητα διαχείρισης διαφορετικών τεχνολογιών επιτρέπει στον επαγγελματία εγκαταστάτη να πραγματοποιεί ελέγχους και μετρήσεις σε διαφορετικά τμήματα της εγκατάστασης χρησιμοποιώντας μία μόνο συσκευή.

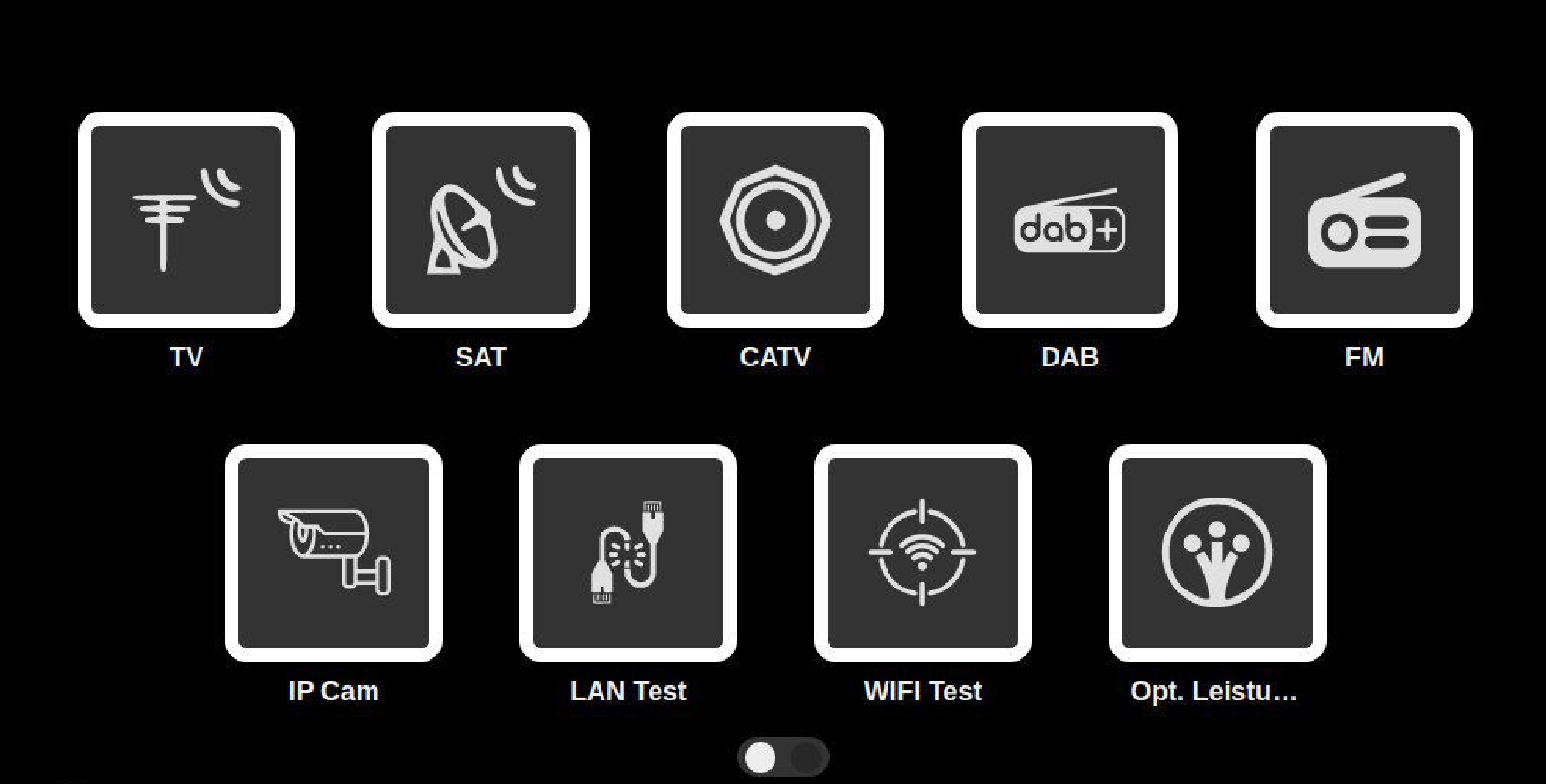

Έγχρωμη οθόνη αφής 7 ιντσών

Το όργανο διαθέτει έγχρωμη οθόνη αφής 7 ιντσών (17,8 cm) με αναλογία 16:9, προσφέροντας εύκολη πρόσβαση στις λειτουργίες και στα αποτελέσματα των μετρήσεων. Το σύστημα πλοήγησης είναι σχεδιασμένο για εύκολη χρήση μέσω ενός διαισθητικού μενού λειτουργίας.

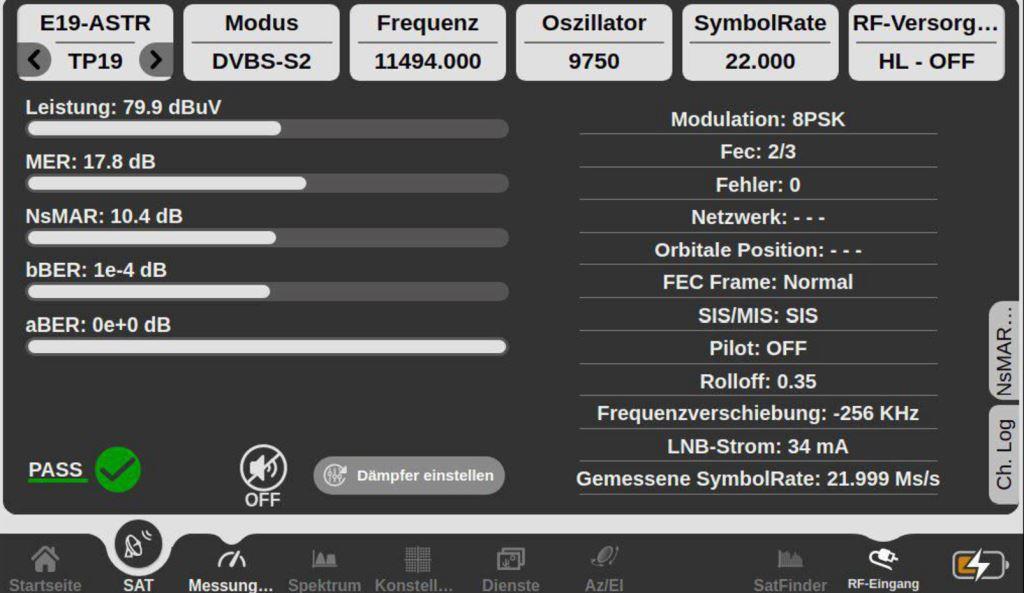

Μετρήσεις DVB-S και DVB-S2

Για δορυφορικές εγκαταστάσεις, το MSK 150 πραγματοποιεί μετρήσεις σε εύρος συχνοτήτων από 30 έως 2700 MHz και υποστηρίζει symbol rates από 1 έως 45 Msym/s. Παράλληλα παρέχει μετρήσεις MER και υποστηρίζει πρωτόκολλα DiSEqC 1.0, DiSEqC 1.1, SCD και SCD2.

Επιπλέον, εμφανίζει πληροφορίες όπως:

• Network ID (Net-ID)
• NIT
• TSID
• LCN
• Θέση δορυφόρου (SAT Position)

Μετρήσεις DVB-T, DVB-T2, DVB-C και DVB-C2

Για επίγεια και καλωδιακά δίκτυα, το όργανο καλύπτει εύρος συχνοτήτων από 30 έως 1000 MHz και υποστηρίζει εύρη καναλιών 6, 7 και 8 MHz. Υποστηρίζει διαμορφώσεις QPSK, 16QAM, 64QAM και 256QAM, ενώ πραγματοποιεί μετρήσεις MER από 5 έως 40 dB.

Ανάλυση Φάσματος σε Πραγματικό Χρόνο

Το MSK 150 διαθέτει λειτουργία Spectrum Analysis σε πραγματικό χρόνο, επιτρέποντας την απεικόνιση και τον έλεγχο των σημάτων κατά τη διάρκεια των μετρήσεων.

IPTV και Δικτυακές Λειτουργίες

Στις δυνατότητες του οργάνου περιλαμβάνονται:

• Υποστήριξη IPTV
• Web Interface
• LAN Cable Tester
• Δύο θύρες RJ45 (LAN και Test LAN)

Οι λειτουργίες αυτές επιτρέπουν τη χρήση του οργάνου σε εγκαταστάσεις όπου απαιτείται έλεγχος δικτυακών υποδομών παράλληλα με τη διανομή τηλεοπτικού σήματος.

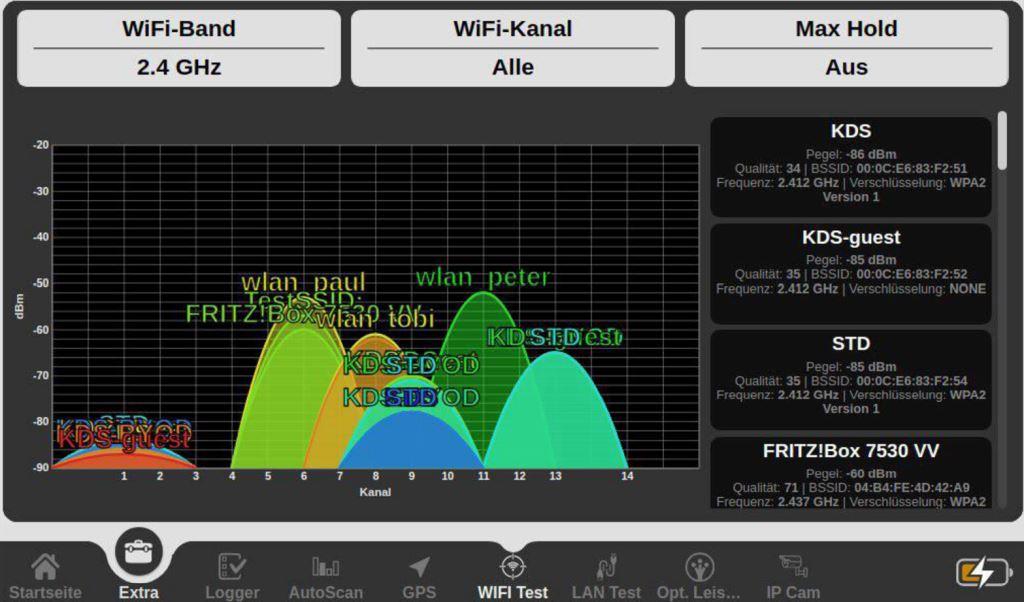

Wi-Fi Analysis

Το MSK 150 διαθέτει ενσωματωμένη λειτουργία Wi-Fi Analysis, η οποία περιλαμβάνεται στις βασικές λειτουργίες της συσκευής.

Έλεγχος IP Καμερών

Μεταξύ των πρόσθετων εργαλείων του MSK 150 περιλαμβάνεται και λειτουργία IP Camera Tester, διευκολύνοντας τον έλεγχο συσκευών που λειτουργούν σε IP δίκτυα.

Μετρήσεις Οπτικών Δικτύων

Το MSK 150 διαθέτει οπτική είσοδο SC/APC και πραγματοποιεί μετρήσεις στα μήκη κύματος:

• 1310 nm
• 1490 nm
• 1550 nm

Τα χαρακτηριστικά οπτικών μετρήσεων περιλαμβάνουν:

• Εύρος μέτρησης από -25 dBm έως +5 dBm
• Ακρίβεια μέτρησης ±0,5 dB
• Αυτόματο υπολογισμό απωλειών
• Μέγιστη επιτρεπόμενη ισχύ εισόδου 5 dBm

Πρόσθετες Λειτουργίες

Το όργανο διαθέτει επίσης:

• TS Recorder
• Ενσωματωμένο ηχείο
• Αποθήκευση δεδομένων και λιστών καναλιών
• Πολυγλωσσικό περιβάλλον λειτουργίας
• USB για ενημερώσεις λογισμικού και εξαγωγή δεδομένων

Σχεδιασμός και Φορητότητα

Το MSK 150 διαθέτει ανθεκτικό περίβλημα αλουμινίου και τροφοδοτείται από επαναφορτιζόμενη μπαταρία Li-Ion 7,4 V / 4300 mAh. Η συσκευή έχει διαστάσεις 38 × 13,5 × 30 cm και βάρος 2,6 kg.

Περιεχόμενα Συσκευασίας

Η συσκευασία περιλαμβάνει:

• MSK 150
• Τσάντα μεταφοράς με ιμάντα
• Τροφοδοτικό 230 V (12 V / 2 A)
• Καλώδιο μέτρησης ETM 2000
• Βύσμα ελέγχου EMU 05 F
• Adapter ελέγχου LAN
• USB Stick με το εγχειρίδιο χρήσης

Συμπέρασμα

Το KATHREIN MSK 150 αποτελεί ένα επαγγελματικό πεδιόμετρο που υποστηρίζει δορυφορικά, επίγεια, καλωδιακά, IPTV, Wi-Fi και οπτικά δίκτυα. Με λειτουργίες όπως ανάλυση φάσματος σε πραγματικό χρόνο, TS Recorder, LAN Cable Tester, IP Camera Tester και Optical Measurements, προσφέρει ένα ευρύ σύνολο εργαλείων για επαγγελματικές εγκαταστάσεις και τεχνικές εφαρμογές.
