Ολοκληρωμένος Οδηγός Επιλογής Κεραίας UHF & VHF Για Ξενοδοχεία, Κατοικίες, MATV και Επαγγελματικές Εγκαταστάσεις.

Πως επιλέγω σωστά κεραία UHF;

Η επιλογή κεραίας UHF ή VHF εξαρτάται από τη συχνότητα εκπομπής, την απόσταση από τον πομπό, την απολαβή (gain) και την κατευθυντικότητα. Σε εγκαταστάσεις με πολλαπλά σημεία διανομής, η σωστή μελέτη σήματος είναι καθοριστική για σταθερή λήψη χωρίς παρεμβολές.

Οι κεραίες UHF και VHF αποτελούν τον βασικό πυλώνα κάθε επαγγελματικής εγκατάστασης λήψης επίγειου τηλεοπτικού σήματος. Σε ξενοδοχεία, πολυκατοικίες, δημόσια κτίρια και δίκτυα MATV/CATV, η σωστή επιλογή κεραίας επηρεάζει άμεσα την ποιότητα εικόνας, τη σταθερότητα του σήματος και τη συνολική αξιοπιστία του συστήματος διανομής.

Η επιλογή δεν περιορίζεται απλώς στο αν πρόκειται για UHF ή VHF. Παράγοντες όπως η απολαβή (gain), η κατευθυντικότητα, η πολικότητα, η αντοχή στις καιρικές συνθήκες και η συμβατότητα με ενισχυτές και headend συστήματα παίζουν καθοριστικό ρόλο στον σχεδιασμό μιας σωστής εγκατάστασης.

Σε επαγγελματικά έργα, όπου το σήμα διανέμεται σε πολλαπλά σημεία λήψης, ένα λάθος στη μελέτη κεραίας μπορεί να οδηγήσει σε απώλειες, παρεμβολές ή αστάθεια του δικτύου. Για τον λόγο αυτό, η κατανόηση των διαφορών μεταξύ UHF και VHF, καθώς και των τεχνικών χαρακτηριστικών κάθε κεραίας, είναι απαραίτητη πριν τον σχεδιασμό ή την αναβάθμιση μιας εγκατάστασης.

Στον οδηγό που ακολουθεί αναλύουμε όλα τα κρίσιμα στοιχεία επιλογής κεραίας για ξενοδοχεία, κεντρικές εγκαταστάσεις και επαγγελματικά δίκτυα, ώστε να μπορείτε να αξιολογείτε σωστά τις απαιτήσεις κάθε έργου. Δείτε τις διαθέσιμες επιλογές κεραιών που διαθέτουμε.

Τι Είναι οι Κεραίες UHF και VHF και Πώς Λειτουργούν;

Οι κεραίες UHF και VHF είναι σχεδιασμένες για λήψη επίγειων ραδιοσυχνοτήτων σε διαφορετικά φάσματα συχνοτήτων. Η βασική τους διαφορά σχετίζεται με το εύρος συχνοτήτων που καλύπτουν και τα χαρακτηριστικά διάδοσης του σήματος.

Η μπάντα VHF (Very High Frequency) καλύπτει χαμηλότερες συχνότητες, συνήθως από 30 έως 300 MHz. Χρησιμοποιείται σε τηλεοπτικές εκπομπές παλαιότερων προτύπων αλλά και σε ραδιοφωνικές εφαρμογές (FM). Τα κύματα VHF έχουν μεγαλύτερο μήκος κύματος, γεγονός που επιτρέπει καλύτερη διάδοση σε μεγάλες αποστάσεις και σε περιοχές με εμπόδια.

Η μπάντα UHF (Ultra High Frequency) καλύπτει υψηλότερες συχνότητες, περίπου από 300 MHz έως 3 GHz. Στις περισσότερες ευρωπαϊκές χώρες, η ψηφιακή τηλεόραση DVB-T και DVB-T2 μεταδίδεται κυρίως στη ζώνη UHF. Οι κεραίες UHF έχουν μικρότερο φυσικό μέγεθος, υψηλότερη κατευθυντικότητα και καλύτερη συμπεριφορά σε σύγχρονα ψηφιακά δίκτυα.

Πώς επηρεάζει αυτό μια επαγγελματική εγκατάσταση;

Σε ξενοδοχεία και κεντρικά συστήματα MATV/CATV, η επιλογή μεταξύ UHF και VHF δεν είναι θεωρητική. Πρέπει να βασίζεται:

• Στις τοπικές συχνότητες εκπομπής
• Στην απόσταση από τον πομπό
• Στην ύπαρξη παρεμβολών
• Στην απαιτούμενη ποιότητα σήματος σε πολλαπλές λήψεις

Στις περισσότερες σύγχρονες εγκαταστάσεις τηλεόρασης, η κεραία UHF αποτελεί τη βασική επιλογή για ψηφιακή λήψη. Ωστόσο, σε έργα όπου απαιτείται ταυτόχρονη λήψη ραδιοφωνικού σήματος ή ειδικών καναλιών VHF, μπορεί να απαιτείται συνδυασμός κεραιών ή υβριδική λύση.

Γιατί δεν αρκεί να ξέρουμε μόνο “UHF ή VHF”;

Η σωστή λειτουργία μιας κεραίας δεν εξαρτάται μόνο από το εύρος συχνοτήτων. Σημαντικό ρόλο παίζουν:

• Η απολαβή (gain)
• Η κατευθυντικότητα
• Η πολικότητα
• Η ποιότητα κατασκευής
• Η σωστή τοποθέτηση και ευθυγράμμιση

Στα επόμενα τμήματα αναλύουμε τα τεχνικά χαρακτηριστικά που καθορίζουν ποια κεραία είναι κατάλληλη για κάθε τύπο επαγγελματικής εγκατάστασης.

Τι Σημαίνει Απολαβή (Gain) και Πώς Επηρεάζει την Ποιότητα Σήματος;

Η απολαβή (gain) μιας κεραίας εκφράζει την ικανότητά της να συγκεντρώνει και να ενισχύει το λαμβανόμενο σήμα προς μια συγκεκριμένη κατεύθυνση. Μετριέται σε dB (decibel) και αποτελεί ένα από τα σημαντικότερα τεχνικά χαρακτηριστικά κατά την επιλογή κεραίας για κάθε εγκαταστάση.

Όσο μεγαλύτερη είναι η απολαβή, τόσο πιο αποτελεσματικά η κεραία «συγκεντρώνει» το σήμα από τον πομπό. Αυτό είναι ιδιαίτερα κρίσιμο σε:

• Περιοχές με χαμηλή στάθμη σήματος
• Μεγάλες αποστάσεις από κέντρο εκπομπής
• Κεντρικές εγκαταστάσεις με πολλαπλά σημεία διανομής
• Ξενοδοχεία με μεγάλο αριθμό δωματίων

Υψηλή απολαβή σημαίνει πάντα καλύτερο αποτέλεσμα;

Όχι απαραίτητα.

Μια κεραία με πολύ υψηλή απολαβή:

• Είναι πιο κατευθυντική
• Έχει μικρότερο άνοιγμα λήψης
• Απαιτεί πιο ακριβή ευθυγράμμιση

Σε αστικές περιοχές με πολλαπλές ανακλάσεις, μια υπερβολικά κατευθυντική κεραία μπορεί να δημιουργήσει αστάθεια σήματος εάν δεν έχει σωστή στόχευση.

Σε επαγγελματικές εγκαταστάσεις MATV/CATV, η απολαβή πρέπει να επιλέγεται σε συνδυασμό με:

• Την ύπαρξη ή όχι ενισχυτή ιστού
• Το μήκος καλωδίωσης
• Τις απώλειες διανομής
• Τη συνολική μελέτη στάθμης σήματος (signal level budgeting)

Πόσα dB θεωρούνται κατάλληλα;

Δεν υπάρχει μία «σωστή» τιμή για όλα τα έργα.

Γενικά:

• Μεσαία απολαβή → κατάλληλη για περιοχές με καλή λήψη
• Υψηλή απολαβή → κατάλληλη για απομακρυσμένες ή προβληματικές περιοχές
• Πολύ υψηλή απολαβή → χρησιμοποιείται σε εξειδικευμένες εγκαταστάσεις με ακριβή ευθυγράμμιση

Η σωστή επιλογή γίνεται πάντα με βάση τη μετρημένη στάθμη σήματος στο σημείο εγκατάστασης και όχι μόνο βάσει τεχνικού φυλλαδίου.

Κεραία υψηλής απολαβής ή ενισχυτής;

Συχνό ερώτημα σε επαγγελματικά έργα.

Η κεραία δεν «αντικαθίσταται» από τον ενισχυτή.
Η κεραία καθορίζει την ποιότητα του λαμβανόμενου σήματος.
Ο ενισχυτής ενισχύει αυτό που ήδη λαμβάνεται.

Εάν το αρχικό σήμα είναι θορυβώδες ή ασταθές, η απλή ενίσχυση δεν λύνει το πρόβλημα. Γι’ αυτό σε ξενοδοχειακές εγκαταστάσεις προτεραιότητα έχει η σωστή επιλογή κεραίας και στη συνέχεια η μελέτη ενίσχυσης.

Κατευθυντική ή Πανκατευθυντική Κεραία; Ποια Είναι η Διαφορά;

Η κατευθυντικότητα μιας κεραίας καθορίζει τον τρόπο με τον οποίο λαμβάνει το σήμα από τον πομπό. Ουσιαστικά περιγράφει αν η κεραία «εστιάζει» σε μία συγκεκριμένη κατεύθυνση ή αν λαμβάνει σήμα κυκλικά από όλες τις πλευρές.

Η επιλογή μεταξύ κατευθυντικής και πανκατευθυντικής κεραίας επηρεάζει:

• Τη σταθερότητα του σήματος
• Την αντοχή σε παρεμβολές
• Την ποιότητα λήψης σε δύσκολες περιοχές
• Τη συμπεριφορά του σήματος σε δίκτυα πολλαπλής διανομής

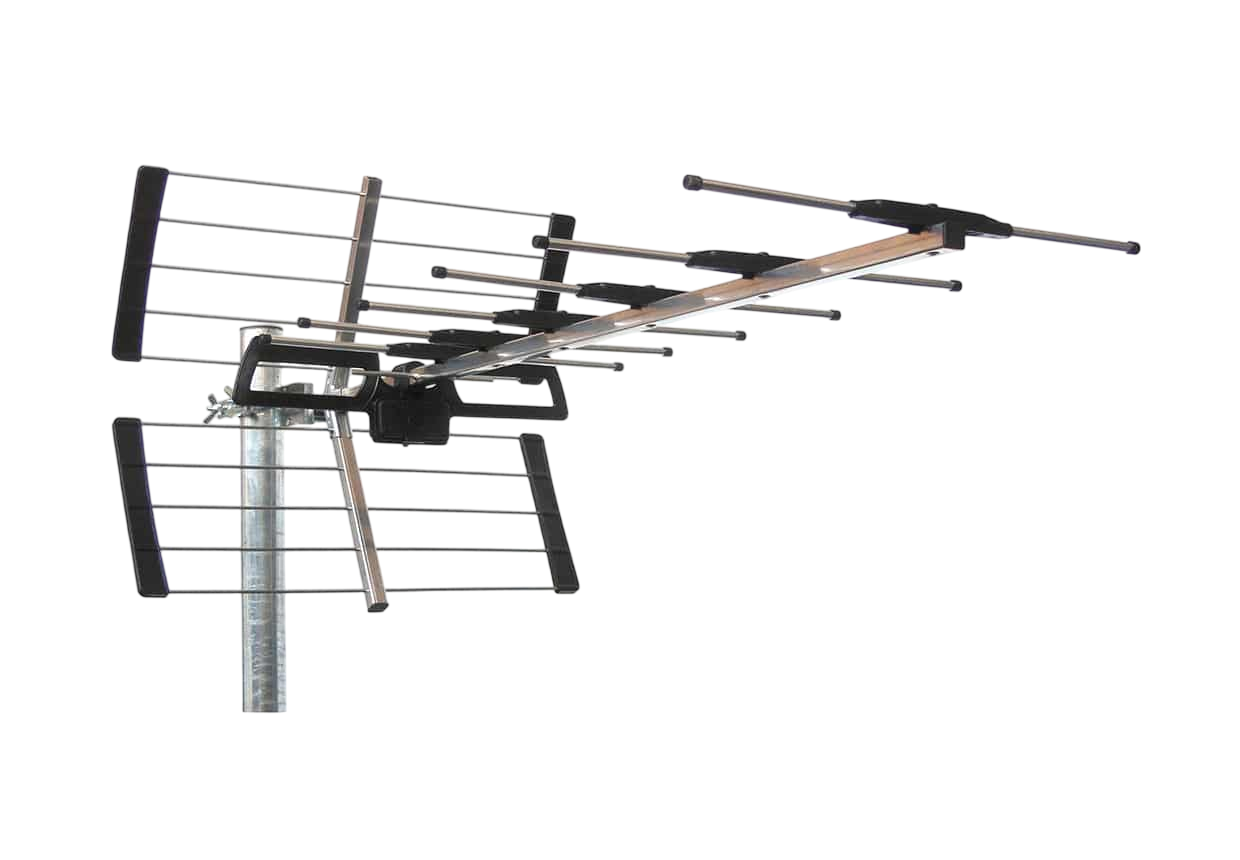

Κατευθυντική Κεραία

Η κατευθυντική κεραία έχει σχεδιαστεί ώστε να λαμβάνει σήμα κυρίως από μία συγκεκριμένη κατεύθυνση.

Χαρακτηριστικά:

• Υψηλότερη απολαβή
• Μικρότερο άνοιγμα λήψης
• Μεγαλύτερη αντοχή σε παρεμβολές από άλλες κατευθύνσεις
• Απαιτεί σωστή ευθυγράμμιση προς τον πομπό

Είναι κατάλληλη όταν:

• Ο πομπός είναι γνωστός και σε συγκεκριμένη θέση
• Υπάρχει ανάγκη για σταθερό και «καθαρό» σήμα
• Υπάρχουν πολλαπλές ανακλάσεις ή παρεμβολές

Πανκατευθυντική Κεραία

Η πανκατευθυντική κεραία λαμβάνει σήμα 360° γύρω της.

Χαρακτηριστικά:

• Μεγαλύτερο άνοιγμα λήψης
• Ευκολότερη τοποθέτηση (δεν απαιτεί ακριβή στόχευση)
• Χαμηλότερη συνήθως απολαβή
• Πιθανότητα λήψης περισσότερων παρεμβολών

Ποια επιλογή προσφέρει μεγαλύτερη σταθερότητα;

Σε δίκτυα με πολλαπλά σημεία διανομής, η σταθερότητα του αρχικού σήματος είναι κρίσιμη.
Στις περισσότερες περιπτώσεις, η κατευθυντική κεραία προσφέρει καλύτερο έλεγχο του σήματος και λιγότερες ανεπιθύμητες λήψεις.

Ωστόσο, κάθε εγκατάσταση πρέπει να αξιολογείται με βάση:

• Την τοπογραφία της περιοχής
• Την απόσταση από τους πομπούς
• Την ένταση και ποιότητα του σήματος
• Τις ανάγκες διανομής

Γιατί η κατευθυντικότητα συνδέεται με την απολαβή;

Όσο πιο κατευθυντική είναι μια κεραία, τόσο περισσότερο «συγκεντρώνει» την ενέργεια σε συγκεκριμένη κατεύθυνση. Αυτό συνήθως σημαίνει υψηλότερη απολαβή, αλλά και μικρότερο περιθώριο σφάλματος στην τοποθέτηση.

Για τον λόγο αυτό, η επιλογή κατευθυντικότητας δεν γίνεται ανεξάρτητα από την απολαβή και τη συνολική μελέτη του σήματος.

Πώς Επιλέγεται Κεραία με Βάση την Περιοχή και την Απόσταση από τον Πομπό;

Η γεωγραφική θέση μιας εγκατάστασης επηρεάζει άμεσα την επιλογή κεραίας. Η απόσταση από τον πομπό, το υψόμετρο, τα φυσικά εμπόδια και η πυκνότητα δόμησης καθορίζουν τη στάθμη και την ποιότητα του λαμβανόμενου σήματος.

Η ίδια κεραία μπορεί να λειτουργεί άψογα σε μια αστική περιοχή και να παρουσιάζει προβλήματα σε μια ορεινή ή απομακρυσμένη τοποθεσία.

Περιοχές με Ισχυρό Σήμα

Σε περιοχές κοντά σε κέντρο εκπομπής:

• Η στάθμη σήματος είναι υψηλή
• Δεν απαιτείται υπερβολικά μεγάλη απολαβή
• Η υπερενίσχυση μπορεί να δημιουργήσει παραμόρφωση

Σε αυτές τις περιπτώσεις, προτεραιότητα έχει η σταθερότητα και η σωστή κατανομή του σήματος στο εσωτερικό δίκτυο.

Περιοχές με Μέτριο ή Αδύναμο Σήμα

Όταν η εγκατάσταση βρίσκεται:

• Σε μεγάλη απόσταση από τον πομπό
• Πίσω από φυσικά εμπόδια (λόφους, βουνά)
• Σε περιοχές με έντονες ανακλάσεις

Τότε απαιτείται:

• Κεραία υψηλότερης απολαβής
• Ακριβής ευθυγράμμιση
• Προσεκτική μελέτη ενίσχυσης

Η χρήση ενισχυτή χωρίς σωστή κεραία δεν διορθώνει προβλήματα χαμηλής ποιότητας σήματος. Εάν το αρχικό σήμα έχει χαμηλό λόγο σήματος προς θόρυβο (SNR), η ενίσχυση θα αυξήσει και τον θόρυβο.

Ορεινές και Δύσβατες Περιοχές

Σε περιοχές με έντονο ανάγλυφο:

• Το σήμα μπορεί να φτάνει έμμεσα μέσω ανακλάσεων
• Η ευθυγράμμιση γίνεται πιο απαιτητική
• Μικρές μετακινήσεις κεραίας αλλάζουν σημαντικά τη στάθμη

Σε τέτοιες περιπτώσεις, η επιτόπια μέτρηση με πεδιόμετρο είναι καθοριστική πριν την οριστική επιλογή εξοπλισμού.

Μεγάλα Δίκτυα Διανομής

Σε εγκαταστάσεις όπου το σήμα διανέμεται σε πολλά σημεία λήψης:

• Οι απώλειες καλωδίωσης αυξάνονται
• Οι διακλαδώσεις μειώνουν τη στάθμη
• Η ισορροπία σήματος σε όλα τα σημεία γίνεται κρίσιμη

Η επιλογή κεραίας πρέπει να λαμβάνει υπόψη όχι μόνο τη λήψη, αλλά και τις απώλειες διανομής στο σύνολο του δικτύου.

Γιατί η επιτόπια μέτρηση είναι απαραίτητη;

Καμία τεχνική προδιαγραφή δεν αντικαθιστά τη μέτρηση στο πραγματικό σημείο εγκατάστασης.

Η τελική επιλογή βασίζεται σε:

• Στάθμη σήματος (dBμV)
• Λόγο σήματος προς θόρυβο (SNR)
• Bit Error Rate (BER) σε ψηφιακές εκπομπές

Αυτά τα στοιχεία επιτρέπουν τη σωστή επιλογή κεραίας και τη μελέτη ενίσχυσης χωρίς υπερβολές ή αστάθειες.

Συχνές Ερωτήσεις Για UHF & VHF Κεραίες (FAQ)

1)Ποια κεραία χρειάζεται για ψηφιακή τηλεόραση;

Στις περισσότερες περιπτώσεις απαιτείται κεραία UHF, καθώς τα ψηφιακά πρότυπα DVB-T και DVB-T2 μεταδίδονται κυρίως στη ζώνη UHF.

2)Ποια είναι η διαφορά μεταξύ UHF και VHF;

Η UHF καλύπτει υψηλότερες συχνότητες και χρησιμοποιείται κυρίως για ψηφιακή τηλεόραση, ενώ η VHF καλύπτει χαμηλότερες συχνότητες και χρησιμοποιείται σε τηλεοπτικές και ραδιοφωνικές εφαρμογές.

3)Τι σημαίνει απολαβή (gain) σε μια κεραία;

Η απολαβή εκφράζει την ικανότητα της κεραίας να συγκεντρώνει σήμα προς συγκεκριμένη κατεύθυνση και μετριέται σε dB. Μεγαλύτερη απολαβή σημαίνει πιο στοχευμένη λήψη.

4)Πόσα dB πρέπει να έχει μια κεραία;

Δεν υπάρχει μία ιδανική τιμή για όλες τις περιπτώσεις. Η κατάλληλη απολαβή εξαρτάται από τη στάθμη σήματος στην περιοχή εγκατάστασης και τις απώλειες διανομής.

5)Χρειάζεται ενισχυτής μαζί με την κεραία;

Ο ενισχυτής χρησιμοποιείται όταν υπάρχουν απώλειες καλωδίωσης ή χαμηλή στάθμη σήματος. Δεν αντικαθιστά όμως την ανάγκη σωστής κεραίας.

6)Ποια κεραία είναι κατάλληλη για περιοχές με αδύναμο σήμα;

Σε τέτοιες περιοχές προτιμάται κεραία υψηλότερης απολαβής με σωστή ευθυγράμμιση και μελέτη ενίσχυσης.

7)Τι είναι η κατευθυντική κεραία;

Είναι κεραία που λαμβάνει σήμα κυρίως από μία συγκεκριμένη κατεύθυνση, προσφέροντας καλύτερο έλεγχο παρεμβολών.

8)Πότε επιλέγεται πανκατευθυντική κεραία;

Όταν υπάρχουν πολλαπλοί πομποί σε διαφορετικές κατευθύνσεις ή δεν είναι εφικτή η ακριβής στόχευση.

9)Πώς επηρεάζουν οι απώλειες καλωδίωσης το σήμα;

Μεγαλύτερα μήκη καλωδίου και διακλαδώσεις μειώνουν τη στάθμη σήματος, γι’ αυτό απαιτείται σωστή μελέτη διανομής.

10)Γιατί είναι σημαντική η μέτρηση SNR και BER;

Οι μετρήσεις SNR και BER δείχνουν την ποιότητα του ψηφιακού σήματος και βοηθούν στη σωστή επιλογή κεραίας και ενίσχυσης.
