Αντικεραυνική Προστασία Σε Δορυφορικά & Επίγεια Συστήματα TV: Πλήρης Τεχνικός Οδηγός

Τι είναι η αντικεραυνική προστασία σε δορυφορικά και επίγεια συστήματα;

Η αντικεραυνική προστασία σε δορυφορικά και επίγεια συστήματα τηλεόρασης είναι το σύνολο μέτρων γείωσης και εξίσωσης δυναμικού που προστατεύει κεραίες, κάτοπτρα, ιστούς και ομοαξονικά καλώδια από υπερτάσεις που προκαλούνται από άμεσο ή έμμεσο κεραυνικό πλήγμα. Στόχος είναι η αποφυγή καταστροφής εξοπλισμού και η ασφάλεια της εγκατάστασης.

Γιατί είναι απαραίτητη;

• Οι κεραίες και τα δορυφορικά κάτοπτρα τοποθετούνται σε εκτεθειμένα σημεία.
• Οι υπερτάσεις μεταφέρονται μέσω των ομοαξονικών καλωδίων.
• Ακόμα και έμμεσο πλήγμα μπορεί να καταστρέψει LNB, multiswitch ή ενισχυτές.
• Τα ευρωπαϊκά πρότυπα απαιτούν σωστή γείωση και potential equalization.

Πώς εφαρμόζεται σωστά;

Η προστασία επιτυγχάνεται με:

• Σύνδεση ιστού κεραίας στο σύστημα γείωσης του κτιρίου
• Εξίσωση δυναμικού (potential equalization) όλων των ομοαξονικών γραμμών
• Χρήση προστατευτικών υπέρτασης κατάλληλων για RF εφαρμογές

Πώς επηρεάζει ο κεραυνός τα δορυφορικά και επίγεια συστήματα;

Οι δορυφορικές κεραίες και οι επίγειες κεραίες τηλεόρασης τοποθετούνται συνήθως σε στέγες, ταράτσες ή ιστούς, δηλαδή σε σημεία με αυξημένη πιθανότητα έκθεσης σε κεραυνική δραστηριότητα.

Ακόμη και όταν δεν υπάρχει άμεσο πλήγμα, τα ηλεκτρομαγνητικά πεδία που δημιουργούνται από κοντινό κεραυνό προκαλούν παροδικές υπερτάσεις στα ομοαξονικά καλώδια.

Οι υπερτάσεις αυτές μπορούν να προκαλέσουν:

• Καταστροφή LNB
• Βλάβη σε multiswitch
• Καταστροφή ενισχυτών γραμμής
• Βλάβη tuner τηλεοράσεων ή δεκτών
• Αστάθεια ή απώλεια σήματος

Σε πολυκατοικίες με κεντρική διανομή, η ζημιά μπορεί να μεταφερθεί σε πολλαπλά διαμερίσματα μέσω του δικτύου διανομής.

Άμεσο και έμμεσο κεραυνικό πλήγμα: Ποια είναι η διαφορά;

Άμεσο πλήγμα

Όταν ο κεραυνός πλήξει απευθείας τον ιστό ή το κάτοπτρο, το ρεύμα εκφορτίζεται μέσω της κατασκευής. Αν δεν υπάρχει σωστή γείωση, η ενέργεια διοχετεύεται μέσω των καλωδίων στο εσωτερικό της εγκατάστασης.

Έμμεσο πλήγμα

Πιο συχνό φαινόμενο. Το ηλεκτρομαγνητικό πεδίο προκαλεί επαγωγική υπέρταση στα ομοαξονικά καλώδια, ακόμη και χωρίς φυσική επαφή με τον κεραυνό.

Στα δορυφορικά και επίγεια συστήματα, τα έμμεσα πλήγματα είναι συχνότερη αιτία βλάβης.

Τι είναι η εξίσωση δυναμικού (Potential Equalization);

Η εξίσωση δυναμικού είναι η σύνδεση όλων των μεταλλικών στοιχείων της εγκατάστασης σε κοινό σημείο γείωσης, ώστε να μην δημιουργούνται διαφορές τάσης μεταξύ τους.

Σε μια σωστή εγκατάσταση δορυφορικής ή επίγειας κεραίας:

• Ο ιστός συνδέεται με το σύστημα γείωσης του κτιρίου.

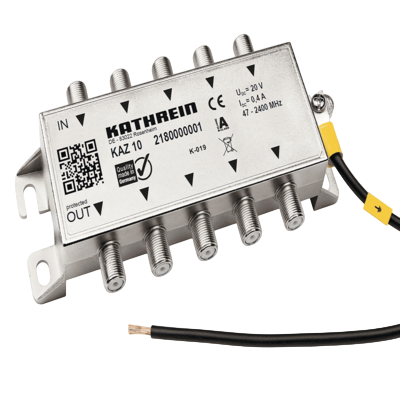

• Οι θωρακίσεις των ομοαξονικών καλωδίων γειώνονται μέσω μπάρας εξίσωσης.
• Οι μεταλλικές βάσεις και τα στηρίγματα συνδέονται στον ίδιο αγωγό γείωσης.

Έτσι αποφεύγονται επικίνδυνες διαφορές δυναμικού που μπορούν να προκαλέσουν τόξο ή καταστροφή εξοπλισμού.

Ποια πρότυπα διέπουν την αντικεραυνική προστασία σε κεραίες TV;

Οι εγκαταστάσεις δορυφορικών και επίγειων συστημάτων διέπονται από ευρωπαϊκά πρότυπα αντικεραυνικής προστασίας και ηλεκτρικών εγκαταστάσεων.

Κύριες αρχές που ορίζονται:

• Υποχρεωτική γείωση ιστών όταν υπερβαίνουν συγκεκριμένο ύψος
• Εξίσωση δυναμικού όλων των εισερχόμενων γραμμών
• Κατάλληλη διατομή αγωγών γείωσης
• Τοποθέτηση προστασίας υπέρτασης σε σημεία εισόδου στο κτίριο

Η συμμόρφωση με τα πρότυπα δεν αφορά μόνο την προστασία εξοπλισμού, αλλά και την ασφάλεια των χρηστών.

Πού τοποθετείται η προστασία υπέρτασης σε δορυφορικά συστήματα;

Η σωστή πρακτική προβλέπει:

1. Σημείο εισόδου ομοαξονικών στο κτίριο
2. Κεντρικό πίνακα διανομής
3. Πριν από multiswitch σε μεγάλες εγκαταστάσεις

Σε επαγγελματικές εγκαταστάσεις (ξενοδοχεία, συγκροτήματα κατοικιών, επαγγελματικά κτίρια) η προστασία πρέπει να είναι κλιμακωτή. Για πλήρη κατανόηση του εξοπλισμού και των διαθέσιμων λύσεων, δείτε και την ενότητα προστασίας υπερτάσεων & αντικεραυνικής για δορυφορικά και επίγεια συστήματα.

Γιατί τα ομοαξονικά καλώδια είναι ευάλωτα;

Τα ομοαξονικά καλώδια λειτουργούν ως αγωγοί μεταφοράς RF σήματος αλλά ταυτόχρονα μπορούν να λειτουργήσουν ως αγωγοί μεταφοράς υπέρτασης.

Χαρακτηριστικά που τα καθιστούν ευάλωτα:

• Μεγάλο μήκος διαδρομής
• Έκθεση σε εξωτερικό περιβάλλον
• Σύνδεση με ευαίσθητο ηλεκτρονικό εξοπλισμό

Η σωστή θωράκιση (Class A / A+ / A++) μειώνει παρεμβολές, αλλά δεν αντικαθιστά την αντικεραυνική προστασία.

Διαφορά μεταξύ γείωσης και προστασίας υπέρτασης

Πολλές εγκαταστάσεις περιορίζονται μόνο στη γείωση του ιστού. Αυτό όμως δεν αρκεί.

Γείωση:
Απομακρύνει ρεύμα άμεσου πλήγματος προς τη γη.

Προστασία υπέρτασης:
Περιορίζει τις παροδικές υπερτάσεις πριν φτάσουν σε LNB, ενισχυτές ή multiswitch.

Η ολοκληρωμένη προστασία απαιτεί και τα δύο.

Πότε είναι υποχρεωτική η αντικεραυνική προστασία;

Είναι απαραίτητη όταν:

• Η κεραία βρίσκεται εκτός προστατευόμενης ζώνης αντικεραυνικού συστήματος κτιρίου
• Το ύψος εγκατάστασης υπερβαίνει συγκεκριμένα όρια
• Πρόκειται για συλλογική εγκατάσταση πολλών διαμερισμάτων
• Το κτίριο βρίσκεται σε περιοχή υψηλής κεραυνικής δραστηριότητας

Σε επαγγελματικές εγκαταστάσεις, θεωρείται τεχνικά επιβεβλημένη.

Συνήθη λάθη σε εγκαταστάσεις δορυφορικών & επίγειων συστημάτων

• Μη γείωση ομοαξονικών θωρακίσεων
• Χρήση λεπτού αγωγού γείωσης
• Απουσία μπάρας εξίσωσης δυναμικού
• Τοποθέτηση προστασίας μόνο στην παροχή ρεύματος
• Μη σύνδεση μεταλλικών βάσεων

Αυτά τα λάθη οδηγούν σε συχνές βλάβες μετά από καταιγίδες.

Τι ισχύει για πολυκατοικίες και κεντρικές διανομές;

Σε εγκαταστάσεις με multiswitch και κεντρικό πίνακα διανομής:

• Όλες οι γραμμές πρέπει να περνούν από σημείο εξίσωσης δυναμικού.
• Η προστασία τοποθετείται πριν την είσοδο στον κεντρικό εξοπλισμό.
• Ο πίνακας διανομής πρέπει να συνδέεται με το σύστημα γείωσης του κτιρίου.

Σε τέτοιες περιπτώσεις, η απουσία προστασίας μπορεί να οδηγήσει σε ταυτόχρονη βλάβη πολλών δεκτών.

Σχέση αντικεραυνικής προστασίας και ποιότητας σήματος

Η σωστή γείωση και εξίσωση δυναμικού:

• Μειώνει θόρυβο
• Περιορίζει παρεμβολές
• Σταθεροποιεί το επίπεδο σήματος
• Μειώνει αστάθειες σε DVB-T / DVB-S λήψη

Η προστασία δεν αφορά μόνο καταστροφές, αλλά και τη συνολική αξιοπιστία του συστήματος.

Τεχνική προσέγγιση σε σύγχρονες εγκαταστάσεις

Στα σύγχρονα δίκτυα διανομής τηλεοπτικού σήματος (μονοκατοικίες, πολυκατοικίες, ξενοδοχειακές μονάδες), η αντικεραυνική προστασία πρέπει να σχεδιάζεται από το στάδιο μελέτης.

Η εμπειρία από εγκαταστάσεις επαγγελματικού επιπέδου δείχνει ότι:

• Η πρόβλεψη σωστής γείωσης μειώνει δραστικά τις επαναλαμβανόμενες βλάβες.
• Η εξίσωση δυναμικού προστατεύει ενεργό εξοπλισμό υψηλής αξίας.
• Η τήρηση προτύπων αυξάνει τη διάρκεια ζωής του συστήματος.

Ως τεχνικός συνεργάτης και επίσημος αντιπρόσωπος λύσεων δορυφορικής και επίγειας λήψης της Kathrein στην Ελλάδα, η τεχνική προσέγγιση βασίζεται σε ευρωπαϊκά πρότυπα εγκατάστασης και βέλτιστες πρακτικές που εφαρμόζονται σε επαγγελματικά έργα.

Πώς συνδέεται η αντικεραυνική προστασία με τη συνολική εγκατάσταση;

Η αντικεραυνική προστασία αποτελεί μέρος της συνολικής αρχιτεκτονικής του συστήματος λήψης.

Συνδέεται άμεσα με:

• Τη σωστή επιλογή ιστού
• Τη στήριξη κεραίας
• Τη διαδρομή καλωδίων
• Το σημείο εισόδου στο κτίριο
• Τη διανομή σήματος

Συμπέρασμα

Η αντικεραυνική προστασία σε δορυφορικά και επίγεια συστήματα δεν είναι προαιρετική προσθήκη αλλά βασικό στοιχείο ασφαλούς και αξιόπιστης εγκατάστασης.

Η σωστή γείωση, η εξίσωση δυναμικού και η κατάλληλη προστασία υπέρτασης:

• Προστατεύουν εξοπλισμό
• Μειώνουν βλάβες
• Διασφαλίζουν ποιότητα σήματος
• Αυξάνουν τη διάρκεια ζωής του συστήματος

Σε επαγγελματικές εγκαταστάσεις, η πρόβλεψη αυτών των μέτρων αποτελεί δείκτη τεχνικής επάρκειας και συμμόρφωσης με τα ευρωπαϊκά πρότυπα.

Συχνές Ερωτήσεις για Αντικεραυνική Προστασία σε Δορυφορικά & Επίγεια Συστήματα (FAQ)

1)Χρειάζεται αντικεραυνική προστασία μια απλή οικιακή κεραία TV;

Ναι. Ακόμη και μια απλή επίγεια κεραία μπορεί να μεταφέρει υπερτάσεις μέσω του ομοαξονικού καλωδίου σε τηλεοράσεις ή αποκωδικοποιητές. Η σωστή γείωση του ιστού και η εξίσωση δυναμικού μειώνουν σημαντικά τον κίνδυνο βλάβης από άμεσο ή έμμεσο κεραυνικό πλήγμα.

2)Είναι υποχρεωτική η γείωση δορυφορικού κατόπτρου;

Σε πολλές περιπτώσεις ναι, ιδιαίτερα όταν η εγκατάσταση βρίσκεται εκτός προστατευόμενης ζώνης αντικεραυνικού συστήματος κτιρίου. Ο ιστός και τα μεταλλικά μέρη πρέπει να συνδέονται με το σύστημα γείωσης ώστε να αποφεύγονται επικίνδυνες διαφορές δυναμικού.

3)Πού τοποθετείται η προστασία υπέρτασης σε δορυφορική εγκατάσταση;

Η προστασία τοποθετείται συνήθως στο σημείο εισόδου των ομοαξονικών καλωδίων στο κτίριο και πριν από τον κεντρικό εξοπλισμό (π.χ. multiswitch). Σε μεγαλύτερες εγκαταστάσεις μπορεί να απαιτείται κλιμακωτή προστασία σε περισσότερα σημεία.

4)Μπορεί ο κεραυνός να καταστρέψει μόνο το LNB;

Ναι, αλλά όχι μόνο. Το LNB είναι ιδιαίτερα ευάλωτο, όμως οι υπερτάσεις μπορούν να φτάσουν σε multiswitch, ενισχυτές και τηλεοπτικούς δέκτες. Σε κεντρικές εγκαταστάσεις, η ζημιά μπορεί να επηρεάσει πολλαπλές γραμμές διανομής.

5)Αρκεί η γείωση του ιστού για πλήρη προστασία;

Όχι. Η γείωση απομακρύνει ρεύμα άμεσου πλήγματος, αλλά δεν περιορίζει τις παροδικές υπερτάσεις στα καλώδια. Απαιτείται και εξίσωση δυναμικού καθώς και κατάλληλη προστασία υπέρτασης για ολοκληρωμένη θωράκιση της εγκατάστασης.

6)Τι είναι η εξίσωση δυναμικού σε εγκατάσταση κεραίας;

Η εξίσωση δυναμικού είναι η σύνδεση όλων των μεταλλικών μερών και των θωρακίσεων των ομοαξονικών καλωδίων σε κοινό σημείο γείωσης. Έτσι αποτρέπονται διαφορές τάσης που μπορούν να προκαλέσουν ηλεκτρικό τόξο ή βλάβη εξοπλισμού.

7)Μπορεί ένα κοντινό πλήγμα να προκαλέσει βλάβη χωρίς άμεση επαφή;

Ναι. Τα ηλεκτρομαγνητικά πεδία από κοντινό κεραυνό μπορούν να επάγουν υπέρταση στα καλώδια, ακόμη και χωρίς άμεσο πλήγμα στην κεραία. Αυτό είναι συχνή αιτία βλαβών σε δορυφορικά και επίγεια συστήματα.

8)Επηρεάζει η αντικεραυνική προστασία την ποιότητα σήματος;

Η σωστή γείωση και εξίσωση δυναμικού συμβάλλουν στη σταθερότητα του σήματος, μειώνοντας παρεμβολές και θόρυβο. Δεν επηρεάζουν αρνητικά τη λήψη όταν η εγκατάσταση γίνεται σύμφωνα με τεχνικές προδιαγραφές.
