Τι Είναι οι Πρίζες Τηλεόρασης Τερματικές, Διελεύσεως και Δορυφορικές;

Τι Είναι οι Πρίζες Τηλεόρασης Τερματικές και Διελεύσεως;

Οι πρίζες τηλεόρασης αποτελούν το τελικό σημείο παράδοσης του σήματος σε μια εγκατάσταση διανομής RF. Αν και συχνά θεωρούνται “απλό εξάρτημα”, στην πράξη επηρεάζουν άμεσα:

• τη στάθμη σήματος (dB)
• την απομόνωση μεταξύ γραμμών
• την ποιότητα λήψης (DVB-T / DVB-T2 / SAT)
• τη συνολική ισορροπία της εγκατάστασης

Σε επαγγελματικά δίκτυα (πολυκατοικίες, ξενοδοχεία, επαγγελματικά κτίρια), η σωστή επιλογή πρίζας είναι κρίσιμο στοιχείο της μελέτης.

Ποια Είναι η Διαφορά Τερματικής και Διελεύσεως Πρίζας;

Η διαφορά μεταξύ τερματικής και διελεύσεως πρίζας τηλεόρασης είναι ότι η τερματική πρίζα τοποθετείται στο τέλος μιας γραμμής και διαθέτει ενσωματωμένο τερματισμό 75Ω. Η πρίζα διελεύσεως επιτρέπει στο σήμα να συνεχίσει σε επόμενη λήψη και χρησιμοποιείται σε εγκαταστάσεις με διαδοχικές πρίζες.

Τι Είναι Πρίζα Τηλεόρασης Διελεύσεως;

Η πρίζα τηλεόρασης διελεύσεως είναι πρίζα που επιτρέπει τη συνέχιση του σήματος προς επόμενη λήψη. Διαθέτει δύο τιμές εξασθένησης: μία για την έξοδο προς τον δέκτη και μία για τη διέλευση προς την επόμενη πρίζα, χρησιμοποιείται σε γραμμικά συστήματα διανομής.

Τι Είναι η Πρίζα Τηλεόρασης σε Μια Εγκατάσταση Διανομής;

Σε ένα κεντρικό σύστημα λήψης, το σήμα:

κεραία / κάτοπτρο → ενισχυτής → διανεμητές → διακλαδωτές → γραμμές ορόφων → πρίζες

Η πρίζα:

• καθορίζει την τελική εξασθένηση
• τερματίζει ή συνεχίζει τη γραμμή
• διαχωρίζει επίγεια και δορυφορικά σήματα
• προστατεύει από επιστροφές και παρεμβολές

Δεν είναι “ουδέτερο” στοιχείο. Έχει συγκεκριμένα τεχνικά χαρακτηριστικά που επηρεάζουν το δίκτυο.

Τύποι Πριζών Τηλεόρασης

Πρίζες Τερματικές (End Outlet)

Οι τερματικές πρίζες τοποθετούνται στο τελευταίο σημείο μιας γραμμής διανομής.

Χαρακτηριστικά:

• Ενσωματωμένη αντίσταση τερματισμού 75Ω
• Συγκεκριμένη εξασθένηση εξόδου (π.χ. 1–10 dB)
• Αποφυγή ανακλάσεων σήματος
• Σταθεροποίηση στάθμης στο τελικό σημείο

Αν σε γραμμική διανομή δεν τοποθετηθεί τερματική πρίζα στο τέλος, δημιουργούνται επιστροφές σήματος και ανισορροπία στάθμης.

Πρίζες Διελεύσεως (Pass Through)

Οι πρίζες διελεύσεως χρησιμοποιούνται σε εγκαταστάσεις όπου η γραμμή συνεχίζει προς επόμενη πρίζα.

Διαθέτουν δύο βασικές τιμές εξασθένησης:

• Εξασθένηση εξόδου (tap loss)
• Εξασθένηση διέλευσης (through loss)

Η σωστή επιλογή dB σε κάθε όροφο είναι απαραίτητη για να επιτευχθεί ομοιόμορφη στάθμη σε όλες τις λήψεις.

Λάθος επιλογή μπορεί να προκαλέσει:

• υψηλή στάθμη στις πρώτες πρίζες
• χαμηλή στάθμη στις τελευταίες
• pixelation ή διακοπές σήματος

Δορυφορικές Πρίζες Τερματικές

Σε εγκαταστάσεις με συνδυασμό επίγειου και δορυφορικού σήματος (SAT/TER), χρησιμοποιούνται ειδικές πρίζες με:

• διαχωρισμό TV / Radio / SAT
• διέλευση DC τάσης προς LNB
• ευρεία συχνοτική κάλυψη (έως 2400 MHz)

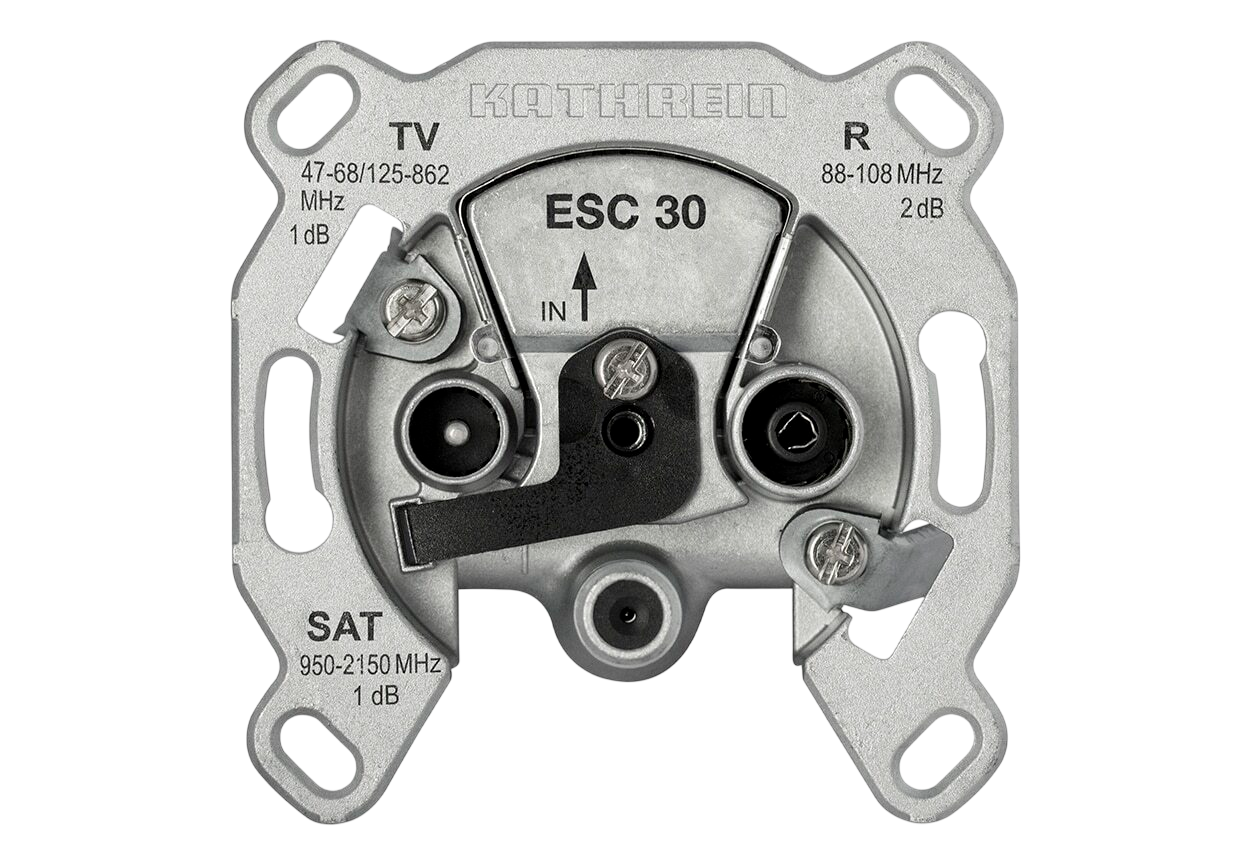

Παράδειγμα τέτοιας επαγγελματικής λύσης είναι η σειρά πριζών της Kathrein, όπως το μοντέλο ESC 30, που χρησιμοποιείται σε κεντρικά δίκτυα διανομής.

Οι δορυφορικές τερματικές πρίζες:

• διασφαλίζουν σωστό τερματισμό της γραμμής
• διατηρούν τη θωράκιση Class A
• επιτρέπουν σταθερή μεταφορά IF δορυφορικού σήματος

Τεχνικά Χαρακτηριστικά που Πρέπει να Εξετάζονται

1. Εξασθένηση (dB)

Η τιμή dB καθορίζει πόσο μειώνεται η στάθμη σήματος στην έξοδο.

Η επιλογή γίνεται βάσει:

• μήκους καλωδίωσης
• αριθμού πριζών
• απολαβής ενισχυτή
• απωλειών διανεμητών

Οι πρίζες επιλέγονται βάσει των αναγκών της εγκατάστασης και του συνολικού ισοζυγίου απωλειών.

2. Απομόνωση (Isolation)

Η απομόνωση μεταξύ εξόδων αποτρέπει:

• παρεμβολές
• επιστροφές σήματος
• αλληλεπιδράσεις μεταξύ διαμερισμάτων

Σε επαγγελματικές εγκαταστάσεις απαιτούνται υψηλές τιμές απομόνωσης.

3. Return Loss

Καθορίζει την ποιότητα προσαρμογής της γραμμής στα 75Ω. Χαμηλό return loss σημαίνει ανακλάσεις και υποβάθμιση ποιότητας.

4. Συχνοτική Περιοχή

• Επίγεια: 5–862 MHz
• SAT: έως 2400 MHz

Οι δορυφορικές πρίζες πρέπει να καλύπτουν πλήρως το φάσμα IF.

Πώς Επιλέγουμε Πρίζα Τηλεόρασης;

Η επιλογή δεν γίνεται “τυχαία”.

Λαμβάνονται υπόψη:

• τύπος δικτύου (αστέρας ή γραμμικό)
• αριθμός λήψεων
• στάθμη εξόδου ενισχυτή
• συνολικές απώλειες καλωδίων
• απαιτήσεις επίγειου ή δορυφορικού σήματος

Η σωστή επιλογή πρίζας γίνεται βάσει μελέτης απωλειών ώστε η τελική στάθμη σε κάθε λήψη να βρίσκεται εντός προδιαγραφών.

Εφαρμογές σε Κεντρικές Εγκαταστάσεις

Οι επαγγελματικές πρίζες χρησιμοποιούνται σε:

• Πολυκατοικίες
• Ξενοδοχεία
• Νοσοκομεία
• Επαγγελματικά κτίρια
• Συστήματα διανομής RF με ενισχυτές

Σε τέτοιες εγκαταστάσεις εφαρμόζονται πιστοποιημένες λύσεις όπως τα συστήματα της Kathrein, όπου η επιλογή κάθε πρίζας αποτελεί μέρος της συνολικής μελέτης.

Συχνά Λάθη

• Ανάμειξη τερματικής και διελεύσεως στην ίδια γραμμή
• Μη τοποθέτηση τερματισμού 75Ω
• Επιλογή λάθος dB
• Χρήση πριζών χαμηλής θωράκισης
• Αγνόηση δορυφορικής διέλευσης DC

Συχνές Ερωτήσεις Για Πρίζες Τηλεόρασης (FAQ)

1)Ποια είναι η διαφορά τερματικής και διελεύσεως πρίζας;

Η τερματική κλείνει τη γραμμή, ενώ η διελεύσεως επιτρέπει τη συνέχιση του σήματος προς επόμενη πρίζα.

2)Μπορώ να αλλάξω μόνο την πρίζα αν έχω χαμηλό σήμα;

Εξαρτάται από τη μελέτη απωλειών. Σε πολλές περιπτώσεις απαιτείται επανυπολογισμός στάθμης.

3)Χρειάζομαι διαφορετική πρίζα για δορυφορικό σήμα;

Ναι. Απαιτείται πρίζα με διέλευση DC και κατάλληλη συχνοτική κάλυψη.

4)Μπορεί μια Λάθος Πρίζα να Προκαλέσει Pixelation;

Ναι. Αν η εξασθένηση δεν έχει υπολογιστεί σωστά ή αν δεν υπάρχει σωστός τερματισμός, δημιουργούνται απώλειες σήματος που οδηγούν σε διακοπές εικόνας ή pixelation.
